Как установить духовой шкаф в кухонный гарнитур своими руками

23 июня 2026⏱️ 11 мин. на чтение

Вы купили новую встраиваемую духовку, но вызов мастера стоит от 2000 до 4000 рублей, а запись — через неделю? Не беда! Установить духовой шкаф своими руками реально, если соблюдать размеры, правила электробезопасности и обеспечить вентиляцию.

Газовую модель подключает только аттестованный газовик по закону (постановление № 410). Самостоятельное подключение опасно, грозит штрафом до 15 000 рублей.

Что вы узнаете:

Какие инструменты нужны.
Как проверить размеры.
Как правильно сделать розетку.
Пошаговый монтаж.
Типичные ошибки.
Ответы на частые вопросы.

Статья длинная, но структурированная. Можете читать целиком или сразу перейти к нужному разделу по оглавлению. Поехали!

Памятка за 1 минуту:

Духовка: уже ниши на 5–10 мм, мельче на 40–50 мм.
Розетка — в соседнем шкафу, не за устройством.
Заземление обязательно. Нет заземления — вызывайте электрика.
Заднюю стенку — ВЫРЕЗАТЬ полностью.
Первое включение — прогрев 30 мин при 200°C с открытым окном.

Инструменты и материалы

Измерительные инструменты:

Рулетка на 3-5 метров (лучше с жестким полотном).
Угольник (желательно 90°, чтобы проверить углы ниши).
Строительный уровень (300-600 мм).
Карандаш или маркер.

Режущие и монтажные:

Электролобзик с пилкой по дереву.
Шуруповерт (или дрель с режимом закручивания).
Набор сверл по дереву (диаметры 3 мм, 5 мм, 8 мм).
Крестовая бита PH2 (самый ходовой размер).
Струбцины (2-4 штуки) — временно прихватить планки.

Специальное для техники:

Монтажные планки — идут в комплекте с духовкой.
Клеммная колодка (Wago 222 или 3M) — для удлинения штатного провода устройства. Скрутки запрещены.
Индикатор напряжения (отвертка-пробник) или мультиметр — обязательно!

Расходники:

Саморезы 4×14 или 4×16 мм (потайная головка, желтые цинкованные).
Герметик без уксуса — для защиты от пара.
Изолента ПВХ.
Кабельные стяжки (чтобы красиво уложить провода).

Если у вас есть ручной фрезер — это здорово, но не обязательно. Для большинства кухонь хватит лобзика.

Сверяем размеры и условия

Самая частая ошибка новичков: духовка не подходит по размеру к нише. Важно тщательно измерить нишу перед покупкой.

Идеальные зазоры

Большинство встраиваемых духовок имеют стандартные размеры:

Ширина — 595–596 мм.
Высота — 595 мм (реже 455 мм — для компактных моделей).
Глубина — 550–570 мм (с учетом ручки и выступающих деталей).

Ниша под духовку должна быть:

Ширина = ширина прибора + 5–10 мм (свободный вход, но не болтается).
Высота = высота устройства + 5–6 мм (ровно для воздуха).
Глубина ниши = глубина техники + 40–50 мм (зазор сзади для вентиляции).

Глубина кухонных шкафов — 550–560 мм. Если устройство (570 мм) не помещается, вырежьте или уберите заднюю стенку шкафа. Штатный провод обычно выходит сзади по центру или с угла — закладывайте еще 20 мм на изгиб шнура, если розетка сзади (хотя вы верно советуете ставить ее сбоку).

Проверка места установки

Духовой шкаф — мощный электроприбор. Ему нужно:

Розетка должна быть с заземлением. Двухконтактная розетка опасна из-за металлического корпуса гаджета.
Нужен свободный доступ воздуха снизу (щель 1-2 см) и сзади (зазор 4-5 см). Нельзя располагать вплотную к стене.
Нельзя ставить рядом с газовой плитой или котлом. Минимальное расстояние до трубы — 30 см.

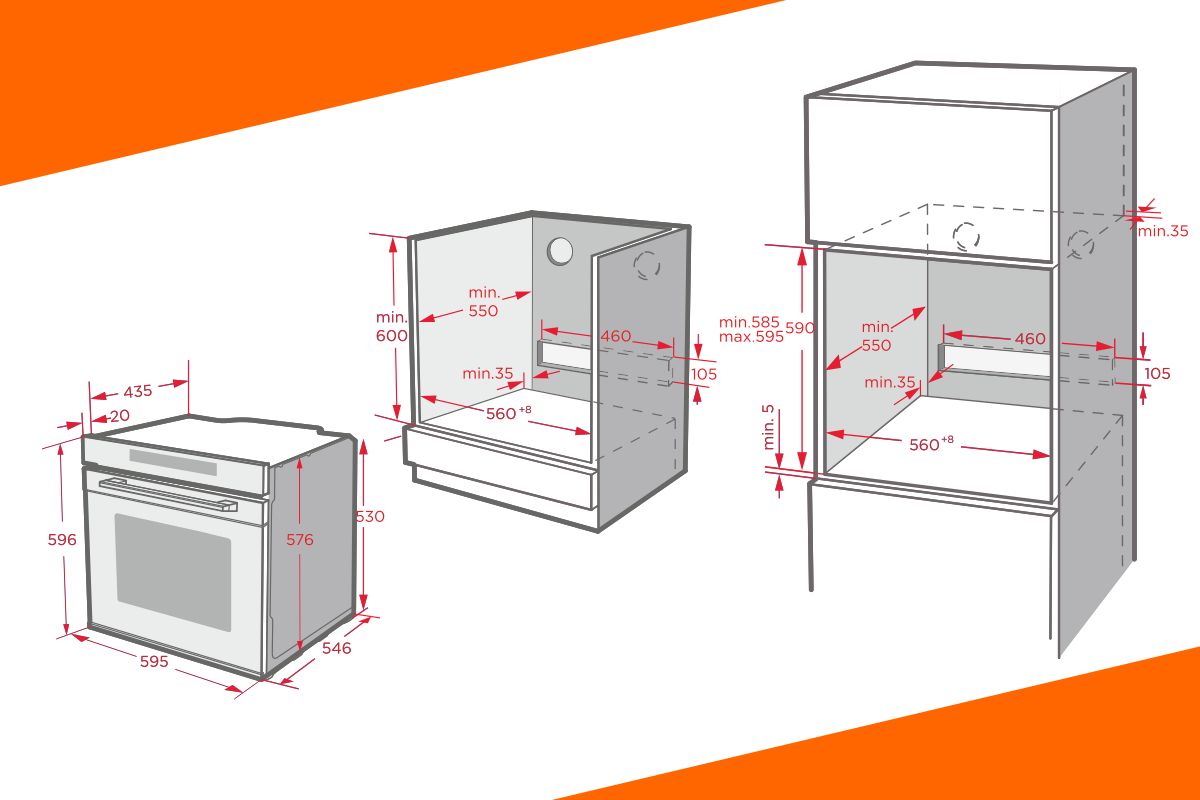

Размеры духового шкафа и кухонного гарнитура

Проверка соседних модулей

В магазине откройте дверцу понравившейся модели на 90° — в бюджетных моделях она может выступать вбок на 3–4 см. Если рядом будет соседний шкаф с ручкой, дверца будет в нее биться.

Домашняя проверка: поставьте прибор на пол, откройте дверцу и замерьте максимальный вылет в сторону. Если больше 3 см — либо отодвиньте соседний шкаф, либо замените ручку на плоскую (встраиваемую).

Электрика: розетка, кабель, автомат

Нет опыта с электричеством? Вызовите электрика. Ошибки ведут к пожару и удару током. Механическую установку выполните сами.

Какой кабель нужен?

Мощность духовых шкафов — 2,5–3,8 кВт, ток — 11–17 А. Штатная розетка может не подойти из-за старого алюминиевого провода.

Требования по ПУЭ (правила устройства электроустановок, основной документ электрика):

До 3,5 кВт: кабель 2,5 мм², автомат 16 А, розетка 16 А.
3,5–5 кВт: кабель 4 мм², автомат 20 или 25 А, розетка 25 А.

Розетка и вилка должны быть на один ток. Не ставьте 16 А розетку на мощную духовку (от 4 кВт) — расплавится.

Где разместить розетку?

Никогда не ставьте розетку за духовкой. Если она выйдет из строя, придется выдвигать тяжелый шкаф. Оптимальные варианты:

В соседнем шкафу на высоте 20–30 см от пола. Проделайте отверстие в боковой стенке и протяните шнур устройства.
В цоколе кухни, если прибор на полу. Отодвиньте цокольную планку и увидите розетку. Сделайте на цоколе маленькую откидную дверцу или выведите розетку в соседний шкаф — копаться в пыльном цоколе каждый раз неудобно.

Не ставьте розетку над духовкой или на уровне варочной панели — это опасно.

Если штатного провода не хватает

Стандартный провод духовки — до 1,2 метра, часто недостаточный для подключения к розетке. Удлинять его можно только через клеммную колодку (Wago или винтовую), без скруток и изоленты, для избежания перегрева, окисления и пожара.

Как правильно удлинить:

Купить медный трехжильный кабель такого же сечения (если штатный 2,5 мм² — берите не менее 2,5, лучше 4).
Соединить провода по цвету (фаза — коричневый/черный, ноль — синий, земля — желто-зеленый) через клеммник.
Клеммник поместить в распределительную коробку (продаются за 50 рублей), чтобы контакты не замыкало на корпус шкафа.

Но лучше все же сделать розетку поближе — это проще и надежнее.

Обязательное заземление

Духовка — прибор класса защиты I с клеммой PE (желто-зеленый провод). В квартире без заземления (двухпроводная сеть) ее устанавливать нельзя, так как она будет биться током, особенно влажно. Легальное решение — требуется полноценное заземление. Вызов электрика обязателен.

Пошаговая инструкция по установке

Начинаем монтаж: по порядку, без спешки. Рассчитайте 2–3 часа свободного времени.

Подготовка ниши и вентиляция

Выньте соседние ящики. Что нужно сделать с нишей:

Полностью удалите заднюю стенку (ДВП) из модуля. Не оставляйте даже небольшой кусок, чтобы не перекрыть поток воздуха.
Проверьте боковые вентиляционные зазоры. При установке модуля вплотную к стене слева сделайте 2–3 отверстия диаметром 20-25 мм.
Пропылесосьте нишу. Стружка и опилки могут попасть в вентилятор охлаждения духовки — будет треск и гул.

Монтажные планки (фиксаторы)

Устройства фиксируются двумя металлическими планками (или уголками). Они идут в коробке.

Как установить:

Приложите планку к боковой стенке ниши на расстоянии 10-15 мм от переднего края.
Выровняйте планку по уровню для горизонтального положения.
Прикрутите саморезами 4×14. Не жалейте 4 самореза на планку.
Повторите для второй стороны.

Духовка должна заезжать между планками с легким усилием (1-2 мм люфта). Если не заезжает — ослабьте винты и чуть сдвиньте планки наружу.

Подключение электричества (пока без розетки)

Подключите провод духовки к вилке или подготовьте его к клеммнику до установки в шкаф, чтобы избежать проблем.

Для модели с открытым кабелем:

Снимите заднюю крышку (2-3 винта).
Подключите трехжильный медный кабель 3×2.5 к клеммной колодке: L (фаза) — коричневый, N (ноль) — синий, PE (земля) — желто-зеленый.
Затяните винты.
Закройте крышку.
Установите вилку 16 А (25 А) с заземляющим контактом, соблюдая полярность.

Не включайте вилку в розетку до установки устройства в шкаф.

Задвигаем духовку в нишу

Самый ответственный момент. Позовите помощника — техника весит 25-35 кг.

Протяните кабель к розетке, избегая перегибов.
Аккуратно поставьте технику на направляющие планки (они уже прикручены).
Задвигайте до упора, одновременно засовывая кабель в соседний шкаф.
Следите, чтобы петли дверцы не цеплялись за стенки ниши.

Духовку установили правильно, если передняя панель на уровне фасадов соседних шкафов (разница до 2 мм). Утопленная или выступающая техника нарушает внешний вид и работу дверцы.

Выравнивание по уровню

У каждой модели есть регулируемые передние ножки. Откройте дверцу и покрутите пластиковые винты для их настройки. Положите уровень на дно устройства (на противень) или на закрытую дверцу.

Добейтесь:

Горизонтальности по продольной оси (лево-право) — разница не более 1 мм на метр.
Наклона вперед/назад — техника должна стоять строго горизонтально. Если наклонена назад — противень с жиром может съехать и потечь на дно.

Подтяните контргайки на ножках после регулировки.

Фиксация корпуса к шкафу

Духовку можно случайно выдвинуть, если сильно дернуть дверцу. Прикрутите ее к боковым стенкам шкафа через штатные отверстия (закрыты заглушками или видны).

Как это сделать:

Найдите 2-4 резьбовых отверстия сбоку устройства.
Просверлите боковую стенку шкафа сверлом 3 мм.
Вкрутите саморезы 4×16 (или с пресс-шайбой) до упора, не перетягивая.

Если отверстий нет, используйте монтажные уголки. Прикрутите их через воздухозаборную решетку и к стене шкафа.

Первое включение и прогрев

Все собрано. Теперь можно включать.

Уберите из духовки упаковку, пенопласт, скотч, термоусадочные пленки.
Вставьте вилку в розетку.
Включите автомат в щитке (если отключали).
Установите режим "Верхний+нижний нагрев" и температуру 200 °C.
Закройте дверцу и запустите таймер на 30–40 минут.

Запах и дым от заводской смазки — норма. Проветрите 15 минут. Если дым не прекращается или идет из-под панели, выключите прибор и вызовите сервис. После прогрева выключите и дайте остыть 1 час. Протрите камеру влажной тряпкой с мылом.

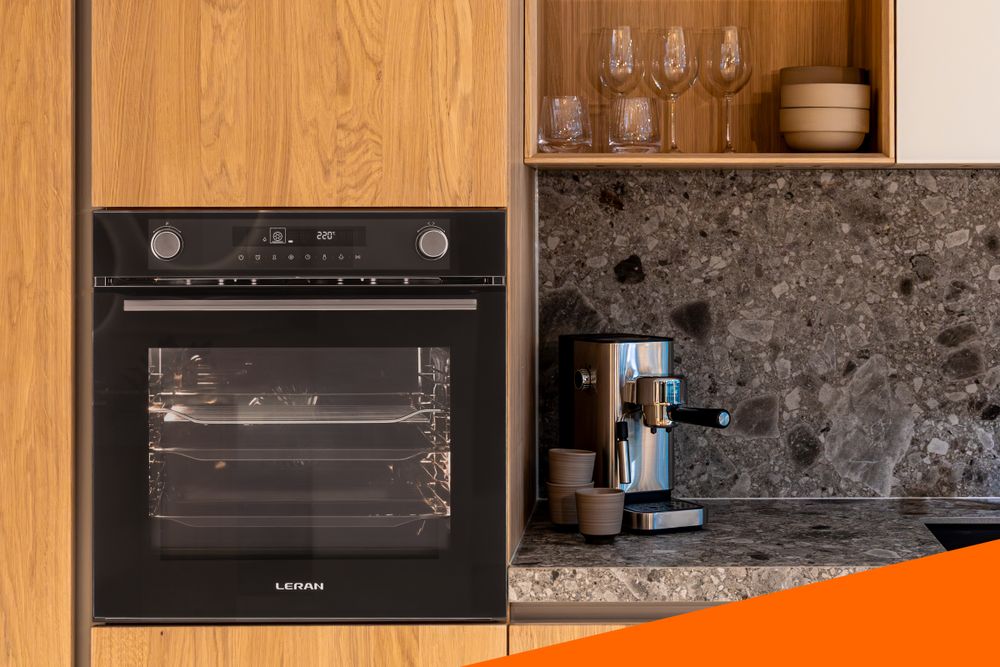

Духовой шкаф Leran

Типичные ошибки при самостоятельной установке

Топ-6 ошибок новичков:

Ошибка 1. Ниша без вентиляции

Духовка стоит в глухом ящике с задней стенкой ДВП. Результат: через 20 минут работы — отключение и ошибка "перегрев". Решение: вырезать стенку или сделать 3–4 отверстия (≥200 см²).

Ошибка 2. Зажатый кабель питания

Шнур зажало между духовкой и стенкой. Через месяц техника перестала включаться или грелась изоляция. Решение: продеть кабель через отдельное отверстие и избегать перегибов.

Ошибка 3. Нет зазора до стены

Сзади техники должно быть 4-5 см. Если стена вплотную — горячий воздух не отводится, перегрев. Решение: придвинуть кухню к стене не вплотную, а с отступом, либо вырезать в задней стенке кухонного шкафа широкое окно.

Ошибка 4. Неправильная розетка

Поставили обычную 220 В розетку на 6 А (узкие штырьки). Устройство при первом пике нагрева выжигает контакты. Решение: розетка должна быть на номинальный ток не менее 16 А, с толстыми штырями.

Ошибка 5. Духовка выше холодильника

Ставить духовку над холодильником или посудомойкой можно, но нужна вентиляционная решетка снизу. Без нее холодильник перегревается и работает без остановки.

Ошибка 6. Забыли снять транспортировочные винты

Некоторые модели (например, Hotpoint, Bosch) имеют винты, фиксирующие вентилятор конвекции при перевозке. Если не выкрутить — при включении будет треск и сломается крыльчатка. Проверьте инструкцию.

Сложные случаи и нюансы

Иногда случаются неочевидные ситуации.

Духовка под варочной панелью (зависимая модель)

Зависимые комплекты духовка и варочная панель регулируются с единого пульта. Они соединены кабелем с 5–7 жилами. Духовой шкаф размещают в нише, а варочную поверхность — на столешнице. Провод от прибора пропускают через канал и подсоединяют к панели, соблюдая цветовую маркировку. Комплект не подключают напрямую к розетке.

Установка в колонну (на уровне глаз)

Установка на высоте 60–80 см:

Усильте боковые стенки шкафа-колонны до 18–22 мм ЛДСП.
Закрепите духовку к задней стене анкерами или мощными саморезами.
Используйте мебельные уголки 50×50 мм для нижней полки под техникой, выдерживающей 50 кг.

Что делать, если духовка шире ниши на 1-2 см?

Проблема возникает при установке отдельностоящей модели или с китайским стандартом. Решение возможно при разнице до 2 см: срежьте кромку ЛДСП в нише на 5–10 мм с обеих сторон электролобзиком, обработайте спилы силиконом или приклейте новую меламиновую кромку. Убедитесь, что не задели полкодержатели и не ослабили конструкцию. Расширение ниши более чем на 2 см разрушит шкаф.

Установка в кухонном острове

Здесь нет боковых стенок шкафа, поэтому гаджет крепят к усиленному каркасу из бруса или толстой фанеры (минимум 22 мм). Обязательна вентиляция снизу и сзади — без зазора 5 см техника перегреется. Кабель прокладывают в гофре под полом или внутри стойки острова.

Сравнение: сделай сам или вызови мастера

Мы за честность. Подготовили для вас табличку:

Критерий	Самостоятельно	Профессиональный мастер
Стоимость	0 рублей (только расходники — до 500 руб)	2000–4000 рублей
Гарантия на работу	Нет (если повредите — ваш риск)	Обычно 1 год
Время	2-4 часа (с изучением инструкции)	30–60 минут
Нужны инструменты	Да, почти все бытовые	Нет, свои
Риск ошибки	Средний (электрика — высокий)	Минимальный
Сохранение заводской гарантии	Теряется, если повредите при установке*	Сохраняется

*Заводская гарантия сохраняется, если вы не повредили технику. Гарантия на работы — нет.

Делайте сами, если:

Вы хотя бы раз держали шуруповерт.
Понимаете разницу между фазой и нулем.
Готовы потратить выходной на изучение инструкции.

Вызывайте мастера, если:

У вас алюминиевая проводка и нет заземления.
Духовка стоит в острове (сложный монтаж).
Вы просто не хотите рисковать — 3000 рублей не такие большие деньги за спокойствие.

Часто задаваемые вопросы (FAQ)

Духовка рядом с холодильником?

Да, но с зазором 3–5 см или теплозащитным экраном (ДВП с фольгой). Вплотную — нельзя, холодильник быстро сломается.

Гудит вентилятор после выключения?

Норма. Охлаждает электронику до 20–30 минут. Не выключайте из розетки, пока не остановится — иначе перегрев.

Нужно ли вырезать заднюю стенку шкафа?

Если зазор сзади меньше 3 см — вырезать полностью. Если зазор есть — можно оставить, но сделать большое окно, оставив рамку 5 см.

Старый гарнитур (1990-х)

Проверьте ширину ниши. 540–560 мм — нужны переходные рамки. Меньше 520 мм — только замена шкафа или узкая модель (45 см). Проводку менять обязательно.

В розетке 2 провода, а нужно заземление?

Вызвать электрика для переделки щитка или купить редкую духовку класса II (значок "квадрат в квадрате") — два варианта. Эксплуатация без заземления опасна.

Заключение и Чек-лист

Мы прошли долгий путь: от выбора розетки до первого прогрева. Давайте соберем самое важное в краткий чек-лист — распечатайте его и поставьте галочки.

Чек-лист "Установка духовки за 10 шагов":

Проверил размеры ниши (ширина +5 мм, глубина +50 мм).
Убедился, что есть заземляющий провод (желто-зеленый).
Поставил розетку 16 А (или 25 А) в соседнем шкафу. Не отключайте, пока вентилятор не остановится (до 30 минут).
Вырезал заднюю стенку модуля (или сделал вентиляционные окна).
Прикрутил монтажные планки по уровню.
Подключил кабель к духовке через клеммную колодку (без скруток!).
Задвинул устройство в нишу с помощником, уложил кабель в соседний шкаф.
Отрегулировал ножки по уровню.
Прикрутил технику к боковинам шкафа саморезами.
Сделал пробный прогрев 30 минут при 200 °C, проветрил кухню.

Что делать, если что-то пошло не так:

Прибор не включается → проверьте вилку, розетку, автомат в щитке, нет ли внутри запаха гари (сгорел предохранитель).
Искрит из-под панели → немедленно выключите и вызовите электрика! Это короткое замыкание.
Дверца перекошена → ослабьте винты крепления дверцы к корпусу (по инструкции), отрегулируйте петли, затяните заново.
Не закрывается дверца → выкручена не до конца фиксирующая скоба или упор.

Не стесняйтесь звонить в сервисную службу производителя. Удачного монтажа и вкусных пирогов!
